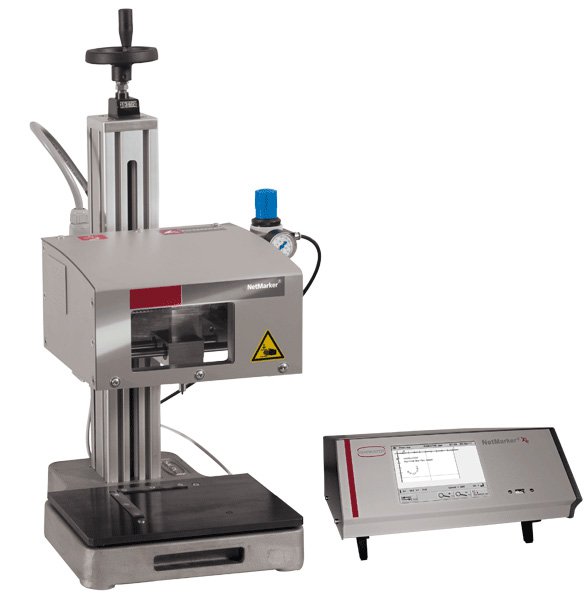

Настольный иглоударный маркировочный станок NetMarker XL

- Поле маркировки: 100х100 мм
- Скорость маркировки: 10 знаков высотой 5 мм за 5 сек
- Высота символа: 0,7 - 99,9 мм (шаг 0,1 мм)
- Глубина маркировки: 0,02- 0,5 мм (в зависимости от материала и комплектации)
- Максимальная высота маркируемой детали (без опор): 307 мм
- Маркировка на плоскости по окружности: 0 - 360°
- Шрифт: ГОСТ26.008-85, DIN, NK
- Маркировка по длине окружности тел вращения: с помощью 4-ой оси (опционально)
- Символы: заглавные и маленькие буквы, от 0...9, знаки / - _ < > ( ) * = [ ] ß % & ø + ? ! ; : # “ ° ^ и др.
- Маркировка: алюминий и стали до 63HRC
- Усилие маркировки: регулируемое
- Допустимый перепад кривизны поверхности: до 5 мм
- Рабочая температура окружающей среды: 0 до 50°С
- Уровень шума: 78 Дб (на расстоянии 1м)
Управление:
- NetMarker®XL – с внешним центральным блоком управления
Подключение:
- Давление: от 4,5 до 8 бар
- Расход воздуха: от 0,4 до 0,7 литров на 3 символа
Электрическое подключение
- Номинальное рабочее напряжение: 230 VAC
- Диапазон рабочего напряжения: 90 - 264 VAC
- Номинальная частота: 47 - 63 Гц
- Номинальный ток: макс. 1,25 A
- Мощность без действия: макс. 26 W
- Встроенный блок питания: 24 В постоянного тока
- Цифровой вход: 24 В постоянного тока со свободным потенциалом
- Цифровой выход: 24 В постоянного тока - 0,5 А
- Внешнее напряжение для цифровых входов и выходов: 24 В постоянного тока +/- 20%
Доступные интерфейсы:
- 3xUSB-A: Простая передача маркировочных файлов, логотипов и шрифтов. Передача данных на примере штрих-кодов, подключение USB-клавиатуры, для более удобной работы предусмотрен порт USB на передней стороне центрального блока1x
- USB-B
- Интернет

Программный пакет «КОМФОРТ»
Расширение программной прошивки путем следующих функций:
- позиционирование, логотипы (графические объекты), базирование (маркировка по координатам), автодата, автосерия, 2D-Matrix, система паролей, хранение параметров маркировки.

Игольные головки размерами A, B и C (без маркировочный иглы)
	Размер A для тонкой маркировки Размер B для нормальной маркировки Размер C для сильной и глубокой маркировки Иглы с размерами A, B и C Угол 60°, с радиусом при вершине, 0,2 и 0,3 мм Угол 110°, с радиусом при вершине, 0,2 и 0,3 мм
Программная опция конвертер логотипов
	Простая Программа для преобразования графических объектов маркировки в HPGL формат. Масштабирование, поворот и позиционирование происходит при маркировки файлов. Внимание! Логотип может быть промаркирован только с подключением опции "Пакет программного обеспечения HPGL".
Электрическая педаль пуска станка
	Обеспечивает безопасность работы! Обе руки остаются свободными для позиционирования детали в зоне маркировки.
Ось вращения RKM 5/1-16M (Сталь)
	Поворотное устройство (360°)для осевой и радиальной маркировки тел вращения. Устройство обеспечивает механическую фиксацию. В комплект поставки входит щит питания для двигателя, плата синхронизатора трехкулачковый стальной патрон Ø80 мм в комплекте с прямыми и обратными кулачками (внутренний и наружный зажим).
Программный пакет DMC
	Позволяет наносить Data Matrix код. Вместе с ним поставляются стандартные иглы для маркировки с углом заточки в 90°, и радиусом при вершине 0,1мм.
Фиксация табличек
	Магнитное зажимное устройство для фиксации табличек с упорными направляющими для базирования и крепления. В основном применяется для ортогональных пластин различных размеров.
Люнет-упор
	Используется для поддержки длинных деталей на Т-образном столе
USB-сканер штрих кодов
	Размер поля для сканирования макс. 80 мм, расстояние для считывания 0 - 25 мм, с соединительным кабелем(USB) длинной 180см. Передача данных происходит напрямую через USB вход. Включает программу KOMFORT. Считывая код, он сразу же преобразуется в обычный текст и исключается вероятность ошибки при набивании вручную.
ПК-программа XL CONTROL
	Программное обеспечение для модуляции ЧПУ на Вашем компьютере.
Пакет программного обеспечения HPGL
	Программное обеспечение для обслуживания, передачи и преобразования логотипов и/или графических файлов в формате HPGL.

Принцип работы
Маркировочная головка установлена на литой станине станка посредством регулируемой по высоте колонне, со встроенным цифровым датчиком индикации высоты. Необходимая высота положения иглы корректируется ручным маховиком.
Два рычажных стопора-зажима, интегрированных в колонну, позволяют произвести фиксацию маркировочной головки на необходимой высоте, причем абсолютно исключается случайное смещение иглы относительно поверхности материала, таким образом стабильность высокого качества маркировки гарантируется. Подсветка в рабочей зоне, дополнительное окно просмотра обеспечивают возможность точного позиционирования иглы по координатам “X” и “Y”.
Движение осей игольчатого механизма осуществляется двумя высокодискретными шаговыми двигателями, с высоким износостойким ресурсом. Маркировочная голова, шлифованные и хромированные направляющие в сочетании с шариковинтовымими парами не требуют технического обслуживания. Позиция головки сканируется двумя пылезащищенными индуктивными датчиками.
Центральный блок управления настольной маркировочной системы с ЧПУ устанавливается непосредственно к колонне. Благодаря своей компактной конструкции не требует дополнительного рабочего пространства. Управление содержит в себе все необходимые компоненты для работы системы NetMarker® например: управление шаговыми двигателями, микропроцессором, цифровыми вх. / вых., работа с ПК.


Програмное обеспечение
Большое значение в стратегии развития настольной маркировочной системы NetMarker®, Markator® уделяет простоте использования. Это становится возможным благодаря системной управляющей программе NetMarker® включенной в пакет. Программа легко устанавливается на любой ПК. После установки NetMarker® сразу готов к эксплуатации. Со встроенным сетевым портом Ethernet, управление станком по сети стало возможным. NetMarker® идеальное решение для промышленной маркировки.
Программа NetMarker® имеет интуитивно понятный интерфейс. Интерактивные подсказки, система
предварительного просмотра объектов маркировки, с возможностью визуальной корректировки их координат, делает работу с NetMarker® предельно простой и удобной. Кроме того программа позволяет управлять дополнительной осью вращения RKM. Все штатные функции такие как: автоматическая нумерация, автодата, автовремя, маркировка по-кругу включены в комплект поставки. Спецсимволы, логотипы и другие графические объекты могут устанавливаться по запросу.
