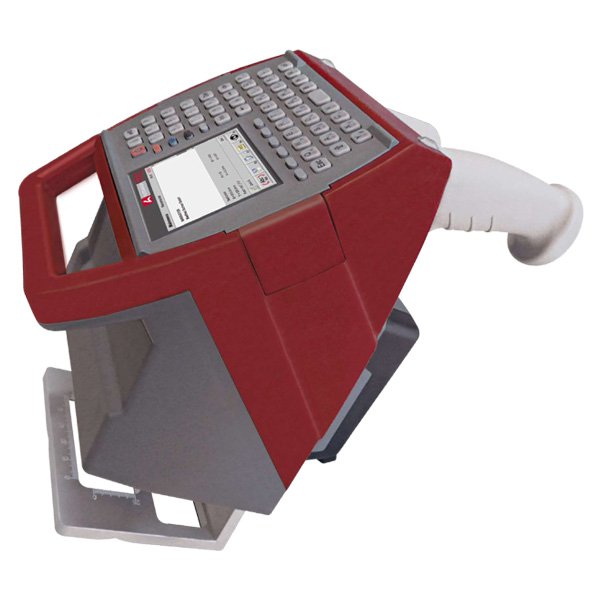

PRO для быстрой и эффективной маркировки на постоянной основе в производстве или в качестве резервного оборудования. Маркировать можно практически любой материал - от пластика до закаленной стали. Этот легко переносимый и чрезвычайно компактный ручной маркер является идеальным инструментом для нанесения долговечной, углубленной маркировки / обозначений / надписей и графических объектов (логотипов) на единичные и серийные детали из самых разных материалов (картон, древесина, пластмасса, алюминий, медь, латунь, сталь, специальная сталь, инструментальная сталь, закалённые стали до 63 HRC).
Мощный аккумулятор обеспечивает 100% мобильность и использование FlyMarker®PRO в любом месте вашего помещения. Работа происходит без использования проводов и сжатого воздуха, что может воспрепятствовать процессу маркировки. Легкий, компактный и эргономичный дизайн портативной машины позволяет маркировать громоздкие, тяжелые, стационарные детали без особых усилий.
Для удобства хранения и транспортировки, мобильные маркировочные системы могут поставляться в жестких защитных футлярах.
- Поле маркировки: 75х25 мм;
- Скорость маркировки: до 5 знаков/сек;
- Высота символа: 2 до 24,9 мм и от 2,0 до 44,9 мм, с шагом 0,1 мм;
- Позиционирование: по левому, правому краю, по центру;
- Глубина маркировки: до 0,5 мм (в зависимости от материала);
- Режимы маркировки: линейный текст, по-кругу на плоскости, 2D-Matrix; логотипы;
- Шрифт: DIN 1451, кириллица в формате 5х7 и 9х13;
- Символы: Заглавные и маленькие буквы, цифры от 0 до 9 различные знаки препинания, например: / - _ < > ( ) * = [ ] ß % & ø + ? ! ; : # “ ° ^, и т.д.(рус/лат/немец);
- Привод: электромагнитный;
- Маркировка: пластик, цветные металлы и стали до 63HRC;
- Усилие маркировки: регулируемое;
- Допустимый перепад кривизны поверхности: до 5 мм;
- Рабочая температура окружающей среды 0 до 50°С;
- Уровень шума: 76 Дб;
Доступные интерфейсы:
- USB-A;
- USB-B;
- Ethernet
- Языки: русский, немецкий, английский, французский, итальянский, испанский, нидерландский, датский, шведский, польский, болгарский, чешский, турецкий.
Характеристики зарядного устройства:
- вх. 230 В, 50-60 Гц; 370 Вт;
- вых: 24 В, DC; 8,0A; 192 ВA;
- Вес: 4,2 кг
Поле маркировки 75х45 мм, 120х25 мм, 120х45 мм
Программный пакет PROFESSIONALВключает в себя:
- Программный пакет KOMFORT
- Программный пакет DMC
- PC-программу Fly XL CONTROL
- Программный пакет HPGL
Программный пакет «КОМФОРТ» Расширение программной прошивки путем следующих функций:
- позиционирование, логотипы (графические объекты), базирование (маркировка по координатам), автодата, автосерия, 2D-Matrix, система паролей, хранение параметров маркировки.
Твердосплавная маркировочная игла | |
| Угол заточки 90 ° Угол заточки 60 ° (для более мягких материалов) Угол заточки 110 ° (для особо твердых материалов) Угол заточки 160 ° (для маркировки с небольшим углублением) |
Комплект маркировочных игл (5 штук) |
| Угол заточки 90 ° Угол заточки 60 ° (для более мягких материалов) Угол заточки 110 ° (для особо твердых материалов) Угол заточки 160 ° (для маркировки с небольшим углублением) |
Дополнительный мощный магнит |
| Для нового иглоударного маркиратора специально был разработан новый электромагнитный клапан, который обеспечивает очень точную и глубокую маркировку. В зависимости от требований и маркируемого материала, усилие может быть отрегулировано вручную. Например, если метка должна быть видима после покраски, требуется более глубокая маркировка. В зависимости от задач можно выбирать размеры между 5х7 или 9х13. Кроме того, можно маркировать коды Data Matrix. |
Логотип Компании |
| Логотип компании или личный логотип создан MARKATOR® при получении шаблона в виде файла в любом из следующих форматов: *.dxf ; *.dwg; (*.HPGL) по электронной почте.
Внимание! Только в сочетании с дополнительной опцией "Пакет программного обеспечения HPGL". |
Программный пакет DMC |
| Позволяет наносить Data Matrix код. Вместе с ним поставляются стандартные иглы для маркировки с углом заточки в 90°, и радиусом при вершине 0,1мм. |
Стол для крепления шильдиков |
] | Состоит из: ровной опорной плиты неподвижно установленной на станине колонны, планки для фиксации заготовок сходятся в координате (0;0), закреплены гайками, фиксация происходит за счёт двух удерживающих электромагнитов (подходят для маркировки шильдиков и небольших заготовок). |
USB-сканер штрих кодов |
| (Видимый лазерный диод, 650 нм / CDRH: Class II) Максимальное поле сканирования 249 мм, расстояние считывания от 0 до 203 мм, соединительный кабель USB, длина ок. 1,80 м. |
PC-программа Fly XL CONTROL |
| ПК-программное обеспечение для управления маркировочными файлами и эмуляции стандартной системной программы непосредственно на ПК. |
Пакет программного обеспечения HPGL |
| Программное обеспечение для обслуживания, передачи и преобразования логотипов и/или графических файлов в формате HPGL. |
Дополнительный аккумулятор |
| Дополнительный литий-ионный аккумулятор 36В |
Призматический торцевой упор |
| Для фиксации на круглых и плоских заготовках: Доступны для FlyMarker PRO 75х25 и 75х45мм Доступны для FlyMarker PRO 120х25 и 120х45мм |
Фиксирующая плата с электрическими магнитами |
| Совместимы только с FlyMarker® PRO 75х25мм |
Позиционирующие 3-х точечные прижимы |
| Совместимы только с FlyMarker® PRO 75х25мм |
Стационарная твердая колонна для маркировки |
| С помощью данного комплекта Ваш станок из мобильного превращается в стационарный. Комплект состоит из: колонны, фиксаторов, чугунной станины крепежа для крепления маркировочного станка, ограничителя движения с ручной блокировкой, кнопкой выпуска и разъёмом для блока питания, блок питания и соединительный кабель к системе маркировки. В комплект включается программный пакет KOMFORT |
Стационарная твердая колонна для маркировки |
| Сдади на колонну устанавливается аккумулятор. Не требуется подключения к сети. В комплект включается программный пакет KOMFORT В комплект не входит аккумулятор и мобильная ручка |
Изменяемый стол для стационарной колонны |
| Стол для крепления на стационарной колонне. (установлены плавающие направляющие, два магнита, и комплект болтов для крепления) Идеально подходит для маркировки шильдиков и мелких корпусных деталей |
Комплект магнитных прижимов FlyMarker® PRO |
| Поставляется к FlyMarker® PRO 75х25 и 75х45мм. Не подходит для позиционирования шильдиков.
|
Долговечная, защищенная от подделки маркировка
Для нового ударно-точечного маркиратора специально был разработан новый электромагнитный клапан, который обеспечивает очень точную и глубокую маркировку. В зависимости от требований и маркируемого материала, усилие может быть отрегулировано вручную. Например, если метка должна быть видима после покраски, требуется более глубокая маркировка. Маркировка производится хорошо структурированными символами с низким уровнем шума. В зависимости от задач можно выбирать размеры между 5х7 или 9х13. Кроме того, можно маркировать коды Data Matrix.
Маркировка кодов Data Matrix (опция)
Если есть необходимость нанести большое количество информации в ограниченном пространстве, то можно использовать код Data Matrix. Данные можно передать через интерфейс USB либо ввести на клавиатуре на самом ЧПУ FlyMarker®PRO.
Высокое качество маркировки
Высококачественные линейные направляющие идут в паре, для обеспечения стабильного и прочного механизма. С добавлением качественно разработанных MARKATOR новых компонентов были достигнуто чрезвычайно точное качество маркировки.
Быстрая маркировка. Автоматическая регулировка высоты
Использование новейших технологий позволяет быстро и легко осуществлять работу в ЧПУ с моментальным временем отклика. FlyMarker®PRO оснащен сильным мотором, который способен производить маркировку за короткий промежуток времени. Система автоматически определяет детали с неровной поверхностью, и позволяет наносить маркировку с постоянным качеством и глубиной на маркируемых изделиях.
Интуитивно понятное ПО. Управление данными
Программное обеспечение четко представлено, хорошо структурировано и снабжено пояснениями. Им очень удобно пользоваться, большой дисплей обеспечивает легкое управление, изменение файлов и производить контроль маркировки. Различные полезные функции, такие как время, дата и автоматическая нумерация входят в стандартный комплект поставки. С помощью функции предварительного просмотра, можно визуализировать текст перед фактическим процессом маркировки на встроенном цветном ЖК дисплее с высоким разрешением 320х240 пикселей. Несколько сотен маркировочных файлов, шрифтов и логотипов можно сохранять на внутренней памяти ударноточечного маркиратора FlyMarker®PRO. Через USB интерфейс системы можно осуществить быстрое резервное копирование данных. Используя дополнительное программное обеспечение, имеющиеся ПК, можно создать маркировочные файлы непосредственно на ПК и впоследствии передавать их в систему маркировки.
