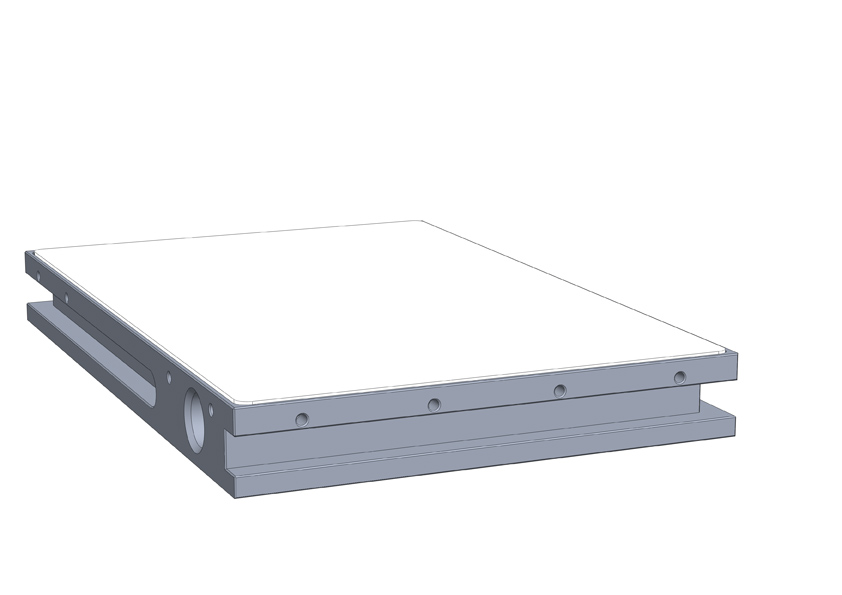

Вакуумный стол из пористого материала
Вакуумные столы из пористых материалов предназначены для обработки без использования СОЖ тонких листовых материалов вплоть до фольги. Однородная пористая структура рабочей поверхности вакуумных плат образует площадь, в пределах которой можно выставить по упорам и закрепить заготовку без дополнительных операций по переналадке платы на данную форму детали. Заготовка может быть любой конфигурации. Прижимающее усилие в этом случае будет зависеть от суммарной площади контактной поверхности заготовки и платы, а также от качества обработки базовой поверхности заготовки.

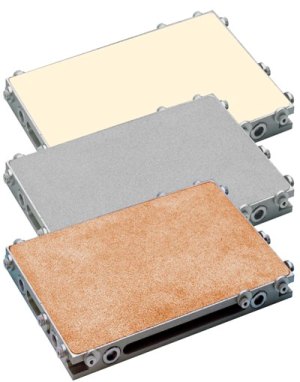

Пористые блоки вакуумного стола выполнены из различных материалов, разных по структуре и свойствам (спрессованные материалы с однородной пористой структурой и спеченные металлы: бронза, сталь, алюминий). Подбор материала выполняется специалистами на основе данных об обрабатываемых заготовках. Возможно выполнение вакуумных плат с точностью рабочей поверхности по плоскости 5 мкм. Вакуумные столы могут быть выполнены по заданному размеру или в виде объединяемых модулей. Пористые материалы могут поставляться отдельно в виде блоков максимального размера 500x500x400 мм. При необходимости получения большего размера блоки могут склеиваться в листы. После склеивания листы подвергаются вторичной механической обработке для получения требуемой точности поверхности.
Второе назначение данных вакуумных столов это закрепление материалов для точного их измерения в диапазонах микрометров и нанометров.

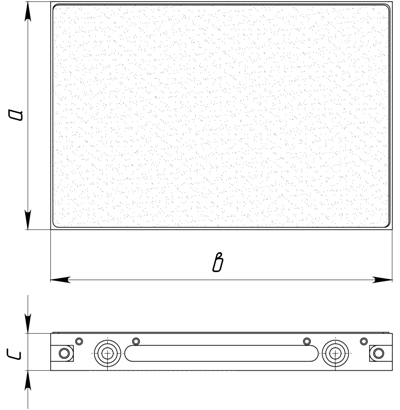

№ артикул | Тип | a, мм | b, мм | c, мм | Масса, кг |
---|---|---|---|---|---|
ВСА-103-2020 | Вакуумный стол из пористой керамики | 200 | 200 | 32,5 | 3,2 |
ВСА-103-2030 | Вакуумный стол из пористой керамики | 200 | 300 | 32,5 | 6 |
ВСА-103-3040 | Вакуумный стол из пористой керамики | 300 | 400 | 32,5 | 11 |
ВСА-113-2030 | Модульный вакуумный стол из пористой керамики | 200 | 300 | 32,5 | 3,2 |
ВСА-113-3040 | Модульный вакуумный стол из пористой керамики | 300 | 400 | 32,5 | 6 |
ВСА-113-5050 | Модульный вакуумный стол из пористой керамики | 500 | 500 | 32,5 | 11 |

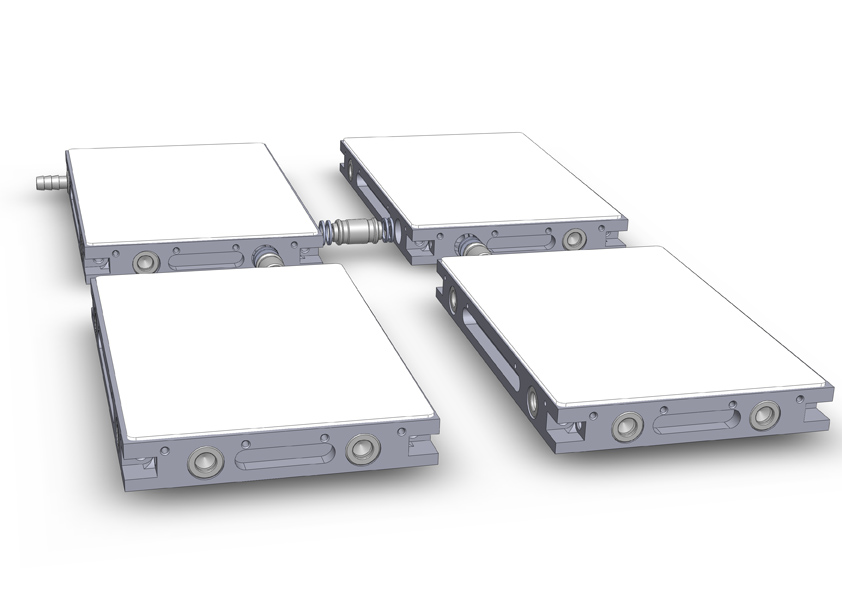

ВАКУУМНЫЕ СТОЛЫ ИЗ ПОРИСТОЙ КЕРАМИКИ В МОДУЛЬНОМ ИСПОЛНЕНИИ
Принцип модульности позволяет соединять несколько вакуумных столов. Подача вакуума к каждому столу поддерживается благодаря соединительным штуцерам.
Опции (пористый вакуумный стол) | Применение |
---|---|
Возможность работы при использовании СОЖ | - |
Возможность сквозной обработки | + |
Модульность | + |
Обработка фольги | + |
Изготовление нестандартных размеров | + |
