Решетчатый вакуумный стол
Одним из самых привычных вакуумных зажимных приспособлений со времен закрепления вакуумом, когда-либо открытых, является решетчатый вакуумный стол. Данный тип зажимного приспособления используется для закрепления заготовок простой геометрической формы.
Рабочая поверхность стола выполнена в виде решетки с канавками. Канавки служат для укладки уплотнительного вакуумного шнура по периметру обрабатываемой детали, образуя замкнутый контур. На выложенный контур выкладывается заготовка и базируется по упорам на торцах вакуумного стола. При подаче вакуума заготовка плотно прижимается к поверхности стола.

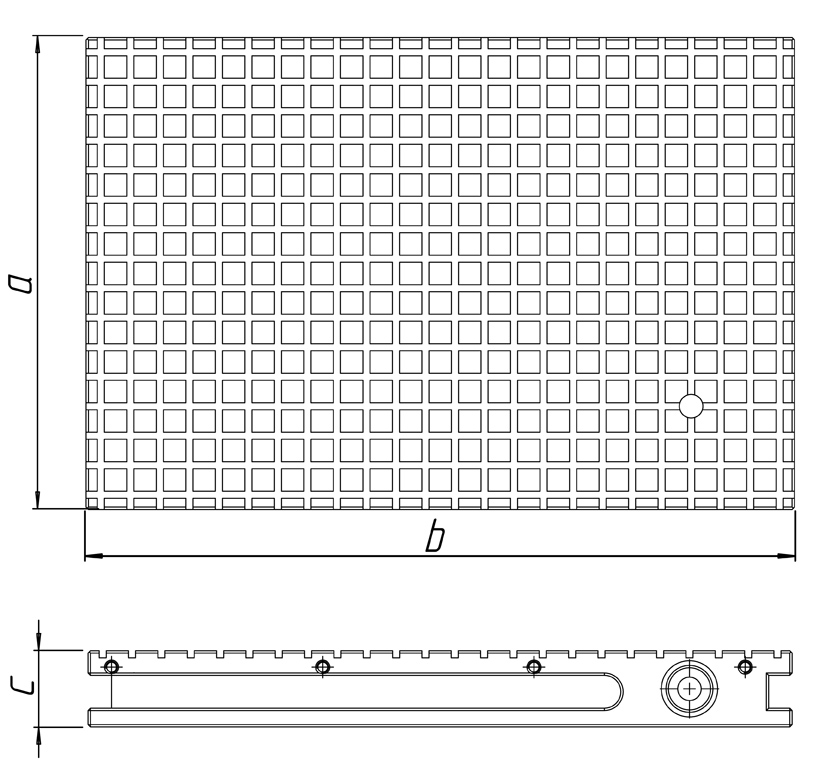

| Размеры | |||||
|---|---|---|---|---|---|
| Артикул | Наименование | а, мм | в, мм | с, мм | Масса, кг |
| ВСА-101-2030 | Решетчатый вакуумный стол | 200 | 300 | 32,5 | 7 |
| ВСА-101-2040 | Решетчатый вакуумный стол | 200 | 400 | 32,5 | 9,5 |
| ВСА-101-3030 | Решетчатый вакуумный стол | 300 | 300 | 32,5 | 10 |
| ВСА-101-3040 | Решетчатый вакуумный стол | 300 | 400 | 32,5 | 12 |
| ВСА-101-3050 | Решетчатый вакуумный стол | 300 | 500 | 32,5 | 15 |
| ВСА-101-4040 | Решетчатый вакуумный стол | 400 | 400 | 32,5 | 18 |
| ВСА-101-4060 | Решетчатый вакуумный стол | 400 | 600 | 32,5 | 25 |
| ВСА-101-6090 | Решетчатый вакуумный стол | 600 | 900 | 32,5 | 36 |
| ВСА-111-2030 | Модульный решетчатый вакуумный стол | 200 | 300 | 32,5 | 7 |
| ВСА-111-2040 | Модульный решетчатый вакуумный стол | 200 | 400 | 32,5 | 9,5 |
| ВСА-111-3030 | Модульный решетчатый вакуумный стол | 300 | 300 | 32,5 | 10 |
| ВСА-111-3040 | Модульный решетчатый вакуумный стол | 300 | 400 | 32,5 | 12 |
| ВСА-111-3050 | Модульный решетчатый вакуумный стол | 300 | 500 | 32,5 | 15 |
| ВСА-111-4040 | Модульный решетчатый вакуумный стол | 400 | 400 | 32,5 | 18 |
| ВСА-111-4060 | Модульный решетчатый вакуумный стол | 400 | 600 | 32,5 | 25 |

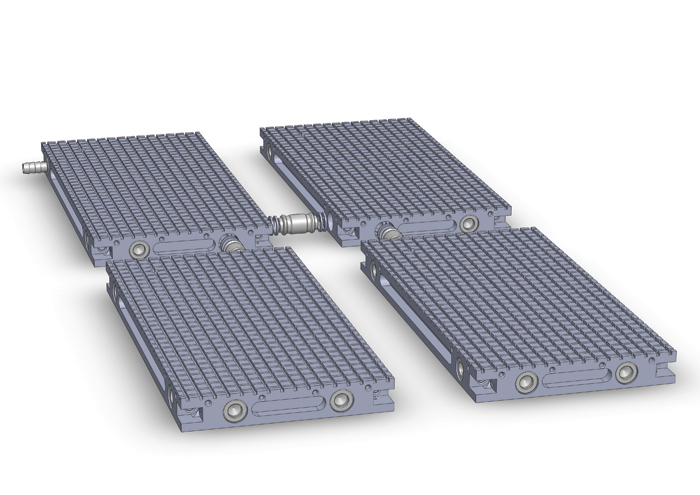

РЕШЕТЧАТЫЕ ВАКУУМНЫЕ СТОЛЫ В МОДУЛЬНОМ ИСПОЛНЕНИИ
Принцип модульности позволяет соединять несколько вакуумных столов. Подача вакуума к каждому столу поддерживается благодаря соединительным штуцерам.
| Опции (решетка) | Применение |
|---|---|
| Возможность работы при использовании СОЖ | + |
| Возможность сквозной обработки | - |
| Модульность | + |
| Обработка фольги | - |
| Изготовление нестандартных размеров | + |
